二級承試所需設備配置清單

                       許可證申請條件
  取得二級承試類承裝（修、試）電力設施許可證的，可以從事220千伏以下電壓等級電力設施的試驗活動。申請人應當具備下列條件：
（一）法人資格和完善的組織機構；
（二）注冊資本、凈資產2400萬元以上；
（三）連續3年以上從事110千伏以上線路及變電設施試驗活動的經歷；
（四）具有與開展承裝（修、試）電力設施活動相適應的凈資產，其所占總資產比例不低于15%；
（五）技術負責人、安全負責人分別擁有5年以上與所申請?jiān)S可證類別相適應的電力設施安裝、維修或試驗管理工作經歷，具有電力相關專業中級以上職稱；
（六）專業技術及經濟管理人員不少于30人，其中具有中級以上技術任職資格的不少于15人；
（七）持進網作業許可證電工不少于30人，其中高壓電工不少于15人；
（八）健全有效的安全生產組織和制度，依法開展安全培訓工作；
（九）固定經營場所總面積2000平方米以上，各類專業試驗室和試驗220千伏以上電壓等級電力設施的試驗場所及設備；
（十）健全的技術檔案管理制度。

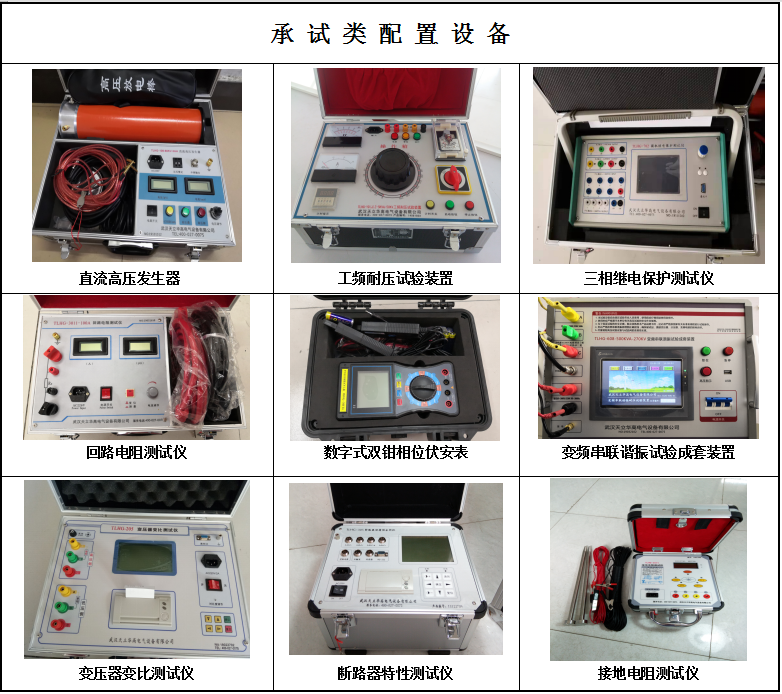

一、高壓發生設備
序號	設備名稱	型號	數量	規格
1	直流高壓發生器	TLHG-108-250KV/5mA	1套	輸出電壓：250kV  輸出電流：5mA

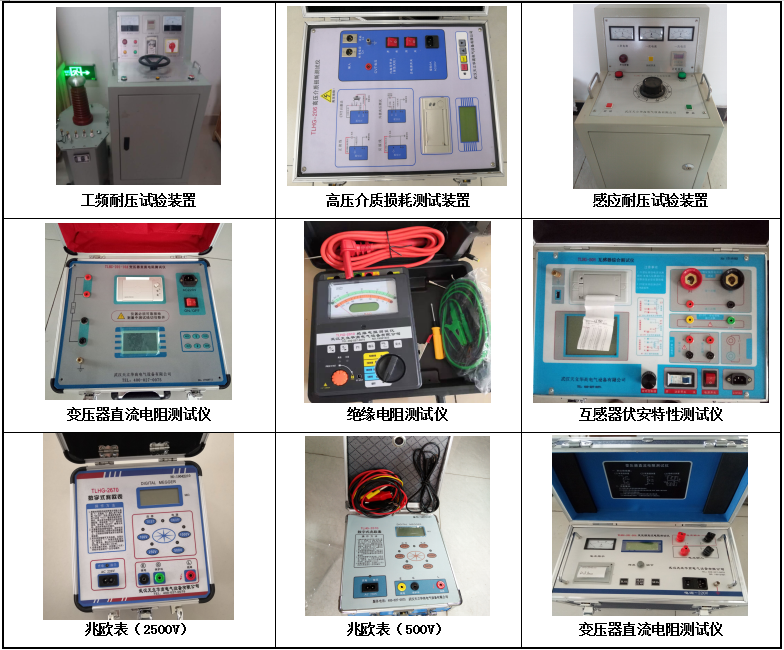

2	工頻交流耐壓試驗裝置	TLHG-YD(J)-10KVA/100KV	1套	容量：10KVA   電壓：100KV
		TLHG-YD(J)-5KVA/50KV	1套	容量：5KVA    電壓：50KV
3	變頻串聯諧振試驗成套裝置	TLHG-608-2000KVA/400KV	1套	輸出容量：2000kVA 單節電抗器：1000kVA/200kV/5A/268H×2 節 頻率： 30-300Hz
4	感應耐壓試驗裝置	TLHG-102-5KVA	1套	5KVA/360V  150Hz
二、電氣測量儀器
序號	設備名稱	型號	數量	規格
1	高壓介質損耗測試裝置	TLHG-206	2臺	1.介質測量精度為1% 2.電容量精度為0.5% 3.抗干擾變頻
2	回路電阻測試儀	TLHG-3011-100A	2臺	測量范圍：1～1999μΩ 測試電流：DC100A     精度：0.5%
3	互感器伏安特性測試儀	TLHG-506	1臺	可測試CT/PT伏安特性、變比和極性、10%的誤差曲線、角差、比差伏安特性試驗單機輸出電壓0-2500V、電流0-20A；采用外接升壓器輸出電壓0-4000V、電流0-1.5A，可做500KV等級1A的互感器伏安特性試驗
4	接地電阻測試儀	TLHG-2571	1臺	異頻法
5	電容電感測試儀	TLHG-2202	1臺	1.電容量量程：0.2μF～2,000μF；  容量范圍： 5～20,000 kvar； 2.電感量程：1mH～9.99H；測量精度：±1.5%讀數±2個字 3.輸出測量電壓： AC 26V/500VA；50Hz； 4.顯示方式 ：大屏幕液晶示屏全漢字輸出，TPμp-40面板式熱敏打印機

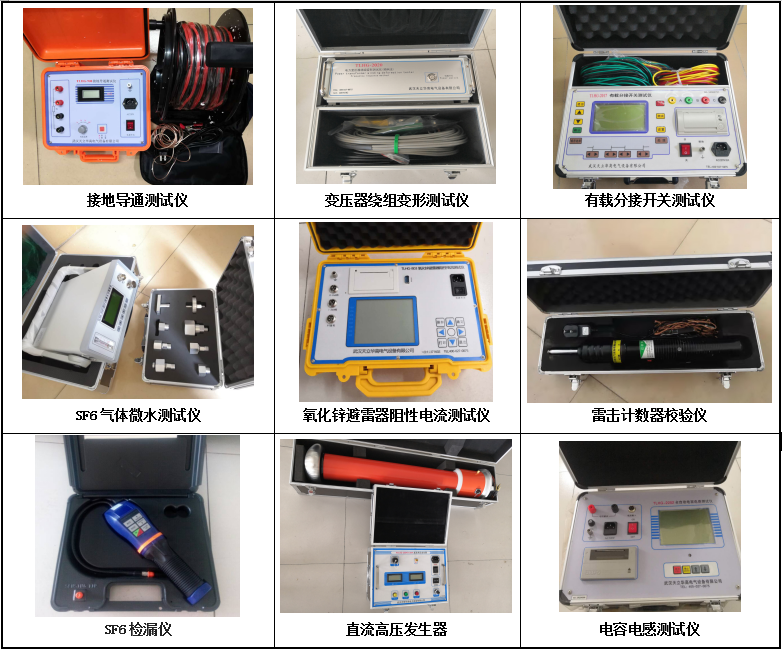

6	接地導通測試儀	TLHG-908	1臺	采用最新電源技術 測量范圍：1～1999mΩ 測試電流：DC 1A、2A、5A、10A 四個固定電流檔位
7	變壓器直流電阻測試儀	TLHG-201-10A	2臺	測量范圍： 0.01A:1μΩ～2kΩ     1A：1μΩ～20Ω 5A：1μΩ～4Ω       10A：1μΩ～2Ω 測量誤差：±0.2%
8	變壓器變比測試儀	TLHG-205	1臺	變比測量范圍： 1—10000    組別：1—12點 精度：1-1000 0.2 級        1000-10000 0.5級（數字式）
9	變壓器繞組變形測試儀	TLHG-2020	1臺	PC機與儀器之間USB通信接口.自動生成Word電子文檔，供保存和打印.筆記本電腦和測量儀器采用隔離電源供電，排除外界干擾.高分辨dB值測量，雙通道16位A/D.掃頻測量范圍：(1kHz)-(2MHz)、2000掃頻點、分辨率為1kHz.掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；響頻法
10	有載分接開關測試儀	TLHG-2017	1臺	1.三路獨立測試電源，輸出電流I≥1A 2.儀器設置采樣率10～20KHZ
11	斷路器特性測試儀	TLHG-305	2臺	1.時間：12個斷口的固有分、合閘時間，同相同期、相間同期。 2.重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。 3.彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。 4.速度：剛分、剛合速度，最大速度，時間－行程特性曲線。 5.行程：總行程，開距，超行程，過沖行程，反彈幅值。 6.電流：分、合閘線圈的分、合閘電流值、電流波形圖
12	氧化鋅避雷器阻性電流測試儀	TLHG-803	1臺	全電流測量范圍： 有效值：0—10mA50Hz/60Hz ; 準確度：±（讀數×5%±5µA）

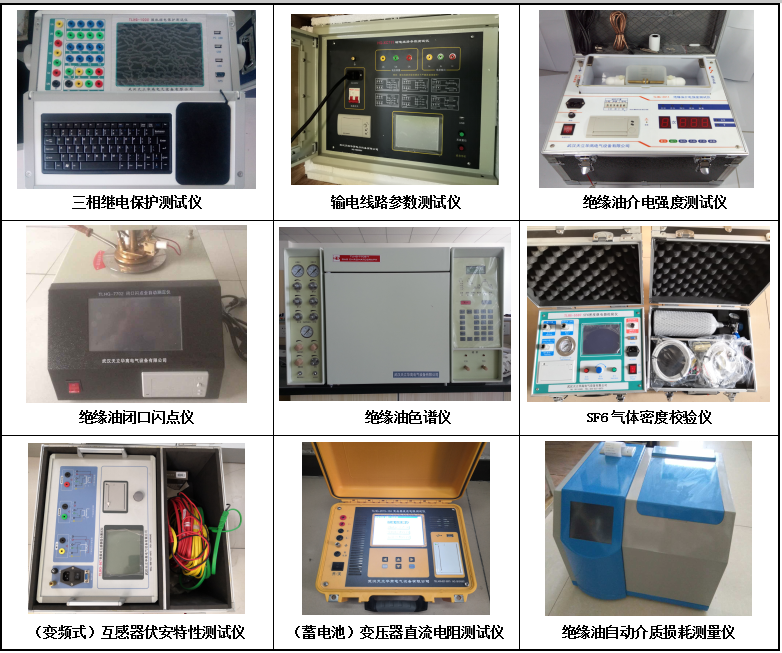

13	三相繼電保護測試儀	TLHG-1000	2臺	三相電壓電流各兩組
14	輸電線路參數測試儀	TLHG-7011	1臺	頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。（異頻法）
15	雷擊計數器校驗儀	TLHG-807B	1臺	輸出電壓：0～1200V可調 電容量：10μF 動作時間：１～２秒／次　　 供電方式：直流1.5Ｖ×８節
16	絕緣電阻測試儀	TLHG-2010	2臺	輸出電壓：500V/1000V/2500V/5000V 測量范圍：0.001～1000GΩ 短路電流：≥5mA
三、油、氣試驗儀器
1	SF6檢漏儀	XP-1	1臺	1.測量范圍：0～100％SF6百分含量； 2.測量精度：±0.2％，與流量無關； 3.響應時間：60％，20s；90％，45s； 4.取樣系統：內置穩壓閥、過濾器、流量計； 　　 5.工作溫度：-30℃至50℃（最佳精度）；　　 6.電源：交直流兩用，內置鋰電池，有過充過放保護； 7.靈敏度：1ppmv
2	SF6氣體微水測試儀	TLHG-5501S	1臺	測量范圍：－80 ℃～+20 ℃ 測量精度：±1℃（一定范圍內）
3	SF6氣體密度校驗儀	TLHG-5507	1臺	1.測量方式：自動測量 2.工作電源：AC220V±10% 50Hz/內置電池 3.測量精度：0.25級 4.壓力顯示分辨率：0.0001 Mpa
4	絕緣油色譜儀	TLHG-7706	1臺	采用微機自動控制、全鍵盤操作、大屏幕液晶中文顯示，具有控溫精度高、性能穩定可靠、靈敏度高、重復性好等特點。氣相色譜儀采用雙柱并聯分流系統。配有TCD和雙FID及甲烷轉化器,能一次實現油中溶解氣體的全分析
5	絕緣油閉口閃點儀	TLHG-7702	1臺	顯示：大屏幕液晶模塊顯示。 測量范圍：室溫～400℃ ,準確度：≥104℃±2℃ ≤104℃±1℃, 重復性：閃點≤104℃ 誤差±1℃.閃點≥104℃ 誤差±2℃,電源：交流220V±22V 50Hz±5Hz.功率：100VA.使用環境溫度：5℃～45℃. 使用環境濕度：≤85%
6	絕緣油微水儀	TLHG-7703	1臺	PPM級
7	絕緣油酸值測定儀	ZBSZ-8	1臺	具備自動調零測試功能
8	絕緣油PH測定儀	PH335	1臺	可準確檢測變壓器油水溶性酸的測試儀器
9	絕緣油自動介質損耗測量儀	TLHG-209	1臺	tgδ 無限制    C x 15PF-300PF Rx 10M-10T
10	絕緣油介電強度測試儀	TLHG-2011	1臺	1.測量范圍：AC 0－80KV 2.限定電流：5mA 3.測量精度：1% 4.調壓速度：2KV/S±10%
四、常用儀器儀表
序號	設備名稱	型號	數量	規格
1	兆歐表	TLHG-2671	2臺	DC：2500V
2	兆歐表	TLHG-2670	2臺	DC：500V
3	數字式雙鉗相位伏安表	TLHG-7013D	2只	測量電流1mA~5A
