串聯諧振 技術可以用在感應加熱、逆變焊機等這些高頻逆變器中，它可以展現開關管的ZCS或ZVS，在一定方式上可以提高功率因素，從而實現大功率輸出。下面我給大家寫下關于高頻高壓串聯諧振系統結構，你可不要小看了串聯諧振，它可以將三相市電經整流與逆變后輸出中壓方波，升壓變壓器將逆變器的輸出提升到一定電壓再利用變壓器的漏感與負載串聯諧振，再達到所要求的負載電壓。下面給大家說下串聯諧振的系統結構吧：

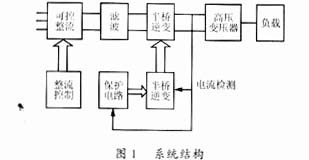

給出了高壓 串聯諧振 電源系統框圖。本電源是為材料表面處理設備研制的。它包括：三相AC／DC變換器、電壓型半橋串聯諧振逆變器、超音頻升壓變壓器和負載。超音頻變壓器用于負載阻抗匹配，逆變器選用IGBT模塊，工作頻率約為20kHz。系統工作時，呈現小感性，為零電流導通。對于感性負載，在一個工作周期中，功率器件導通的順序是二極管在先，IGBT在后，這就保證了IGBT在零電流前提下導通（ZCSON），導通后電流上升速度受到諧振電路的限制，因此，IGBT的開通損耗很小。另外如圖下圖所示，IGBT的吸收電容Cr1和Cr2的接入，限制了IGBT關斷時的電壓上升率，減小了關斷損耗。
