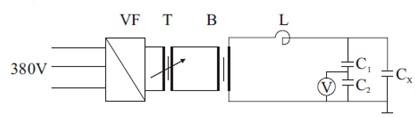

變頻串聯諧振 技術在電纜高壓試驗的工作程序
1、將試驗設備安裝在電纜終端相應套管位置，調試好設備。試驗場地四周裝設圍欄，懸掛“止步，高壓危險！”標示牌。
2、測量被試電纜一相電纜的絕緣電阻，確認絕緣電阻合格。
3、將試驗引線接上被試電纜終端接頭的一相。
4、檢查試驗回路所有接線，檢查測量儀表，準備開始試驗。
5、合上試驗電源，調整變頻電源的頻率，將試驗回路調至諧振，此時調壓器置于初始位置。
6、將輸出電壓逐漸升至試驗電壓，保持試驗電壓60min，然后快速降壓至零，斷開試驗電源，高壓端掛接地線。
7、復測被試電纜A相的絕緣電阻。
8、試驗過程中如發生閃絡、擊穿或異常情況，應立即暫停試驗。委托方應安排人員檢查電纜是否需要處理，確定能否再次進行耐壓試驗。試驗方應檢查試驗設備是否損壞，如有損壞須立即檢修。
9、重新試驗時如再次發生閃絡或擊穿，委托方必須確認電纜經檢查處理后符合耐壓試驗要求，如符合要求則重復執行“第6步驟”，直至試驗完成。
10、重復“第2～9步驟”完成被試電纜其它二相試驗。
11、完成三相電纜試驗。
