關于真空度的認識：

真空度具體指真空的程度。是真空泵、微型真空泵、微型氣泵、微型抽氣泵、微型抽氣打氣泵等抽真空設備的一個主要參數。

       所謂真空，是指在給定的空間內，壓強低于101325帕斯卡(也即一個標準大氣壓強101KPa)的氣體狀態。CT伏安變比極性綜合測試儀專門為測試電流互感器：伏安特性、變比、極性、誤差曲線、計算拐點、二次側回路檢查和角差比差測試等設計的多功能現場試驗儀器。在真空狀態下，氣體的稀薄程度通常用氣體的壓力值來表示，該壓力值越小則表示氣體越稀薄。

       在電力系統中中，由于6～35kV中壓真空開關以其獨特的優勢得到了廣泛應用。然而，由于生產工藝和現場使用環境影響等原因，真空開關在運行過程中可能會出現真空滅弧室不同程度的泄漏現象。真空開關事故絕大多數因真空泄漏引起。因此，定期或不定期檢測開關的真空度成了預防性試驗十分重要的內容。由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。



真空度測試儀英文名稱：Vacuum degree reflectoscope reflector

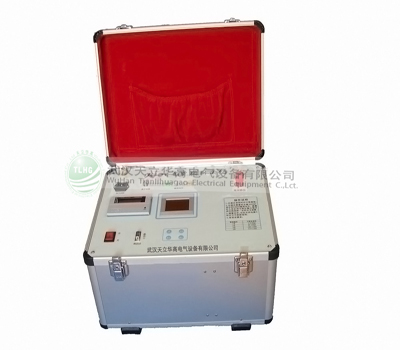

天立華高真空度測試儀工作原理：



真空度測試儀采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或將新型電磁線圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。

在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

真空度測試儀將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈環繞于滅弧室的外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子做螺旋運動。對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。



天立華高真空度測試儀產品特點：

1、可定量測量各種型號真空開關滅弧室內的真空度；

2、現場測量時不需拆卸真空開關；

3、測試結果準確可靠；

4、液晶漢字顯示，操作更加簡單方便；

5、可保存、打印、查看測試的試驗數據；

6、儀器重量輕，攜帶方便。
