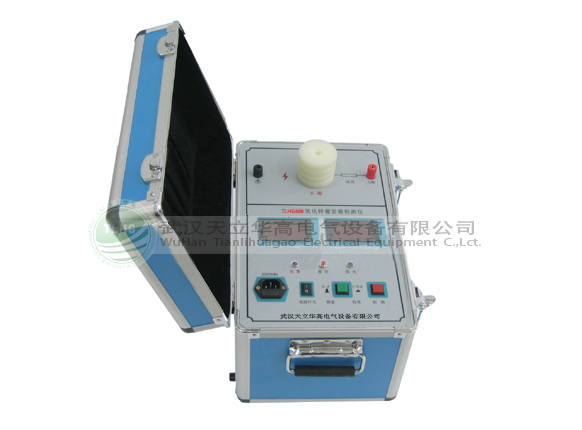

氧化鋅避雷器測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。 該儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定。很多人還不知道它的操作結構三種模式，今天我就為大家講講吧!



天立華高氧化鋅避雷器測試儀操作結構三種模式分別是：

1、感應模式：

在MOA底座上設置電場感應傳感器，其感應電流超前電場強度（母線電壓）90°，經過積分運算后與電場強度或母線電壓同相位，因此可以用電場感應傳感器的信號作為測量參考。儀器輸入電場感應傳感器信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電場基波E1、電流基波峰值Ix1p和電流電場角度Φ。與電場同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）。

使用B相感應信號作參考

因?yàn)锳/C兩個邊相對B相底座的電場影響抵消，應將感應板設置到B相MOA底座上與A/C相相對稱的位置，可以得到B相正確的相位信息。A/C相MOA底座電場受B相影響，不要將感應板設置到A/C相MOA底座上。接線圖如下：（圖三）



2、無線模式：

僅僅需要一根電流線，取到電流信號即可測量出全電流和阻性電流。

電流信號

先將泄漏電流信號線插頭插入儀器，后將另一端夾子夾到（或通過絕緣竿搭到）被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號。電流信號不能使用加長線。

接線圖如下：（圖四）



3、三項同測：

接地:

測量前先連接地線，測量完最后拆接地線！如果接地點有油漆或銹蝕必須清除干凈。

參考電壓

參考電壓信號線一端插入?yún)⒖茧妷翰遄硪欢私覤相PT二次低壓輸出。

電流信號

先將泄漏電流信號線插頭插入儀器，后將另一端的四個夾子夾到（或通過絕緣竿搭到）A,B,C相MOA放電計數器上端和地端。電流信號不能使用加長線。
